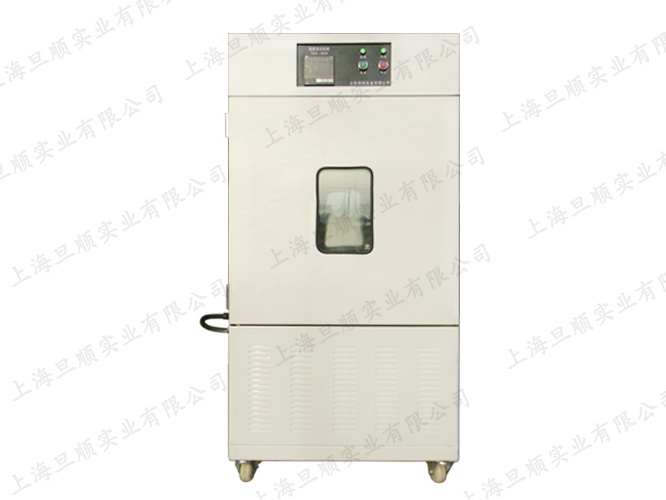

高低溫試驗箱TDX-180A
|
一、技術參數：
1、型 號：TDX-180A
2、工作室尺寸：500×600×600 mm （深×寬×高）
3、外 箱 尺寸：800×850×1850mm （深×寬×高）（寬度不能超過800㎜）
4、溫度 范圍：0℃～+150℃
5、溫度均勻度：≤±2℃ （空載時） 波 動 度：≤±0.5℃（空載時）
6、降 溫 速率：0.7-1.2℃ /分鐘（空載）
7、升 溫 速率：3℃ /分鐘（空載）
8、電 源 電壓：AC220V ±5% 50HZ 接地
9、總 功 率：3.5 KW
二、制冷系統
1、制冷壓縮機：采用法國泰康全封閉制冷壓縮機；
2、冷卻方式：風冷冷凝器；
3、制冷劑：R404 R23；
4、制冷輔助件：Kastei電磁閥，Danfoss過濾器，Danfoss壓力控制器；
5、國產蒸發器（上海產）
三、空氣調節系統
1、空氣調節方式：強制內循環通風，平衡調溫；
2、空氣循環裝置：內置式循環風道及長軸軸流通風機；
3、空氣加熱方式：優質鎳鉻合金絲電加熱器；
4、空氣冷卻方式：多級膜片式空氣熱交換器；
四、箱體結構
1、箱體外壁材料：優質碳素鋼板表面靜電噴粉處理；
2、箱體內壁材料：SUS304一級鏡面不銹鋼板；
3、觀察窗：矩形多層中空隔熱電加熱玻璃觀察窗；
4、保溫材料：優質玻璃棉；
5、照明裝置：優質碘鎢燈；
6、電纜孔：Φ50mm。(2個)
五、測控系統
1、溫度測量：Pt100鉑電阻；
2、采用日本富士溫度控制儀:
3、采用LG接觸器，OMRON固態繼電器, OMRON繼電器；
4、運行方式：恒定運行。
六、安全保護措施
1、 安全可靠的接地保護裝置；
2、 工作室超溫；
3、 制冷機超壓；
4、 電機過載；
5、 加熱器短路；
|
